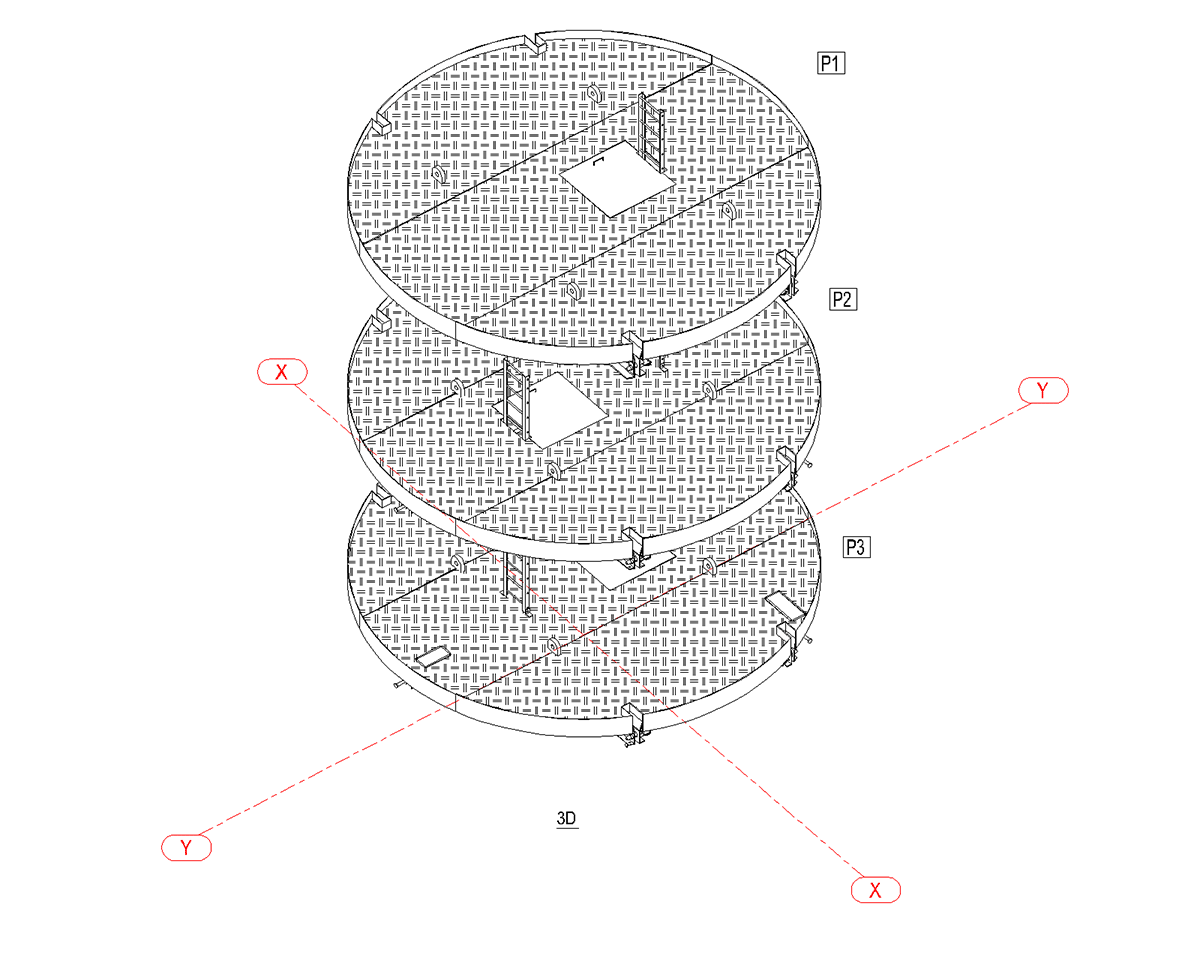

Ituango è il più grande progetto idroelettrico della Colombia. Un impianto idrico con una potenza complessiva di 2.480 MW, in grado di soddisfare il 18% della domanda elettrica nazionale. Con il progetto di espansione, l'Impianto idraulico avrà otto (8) unità di generazione di 300 MW. L'infrastruttura di trasmissione comprende una sottostazione di 500 kV e una linea di trasmissione da 630 km (550 kV) che inietta all'incirca 4.567 GWh/y nella rete nazionale SIN della Colombia. LMSTEEL Consulting sagl è stata incaricata dal costruttore ""STAC Strutture in acciaio"" della progettazione esecutiva e disegnazione costruttiva degli argani di movimentazione, e delle piattaforme di calata nelle condotte della Centrale in corso di realizzazione. Le piattafome mobili, costituite da 3 piani di lavoro interconnessi, vengono utilizzate per la saldatura tra conci della condotta di diametro parti a 6200 mm. Le stesse vengono calate nelle condotte tramite l'argano di movimentazione posto al piano campagna. Le attività sono state sviluppate in processo BIM con il software Tekla Structures al fine di verificare le interferenze con le strutture esistenti che sono state opportunamente rilevate e inserite come modelli di riferimento. Sono stati consegnati alla committente i piani di officina e di montaggio seguendo le fasistiche di trasporto via mare in Colombia.

Luogo
Medellin [Colombia]
Anno
2019
Stato
Completato
Servizi

Progettazione Esecutiva e disegnazione costruttiva di dettaglio per argano di movimentazione e piattaforme di calata nelle condotte
Modellazione BIM - Design for Manufacturing
Construction Management
piani di officina, montaggio

Cliente finale
Empresas Pùblicas de Medellin
General Contractor
ATB Riva Calzoni
Metalcostruttore
STAC Strutture in acciaio srl
Ingegnere e D.L.
LMSteel Consulting sagl
Peso [ton]
50
