Seaforth Dock (noto anche come Royal Seaforth Dock) è un terminal per container appositamente costruito, sul fiume Mersey a nord di Liverpool (UK). Nell’ambito della attività di ammodernamento e riorganizzazione logistica del Terminal viene chiesta dalla committente Cargill (https://www.cargill.co.uk/en/liverpool-location) la progettazione di una nuova macchina di scarico in sostituzione dell’attuale scaricatore in prossima dismissione per raggiunto limite di operatività.

LMSTEEL Consulting sagl è stata coinvolta nella progettazione Strutturale del nuovo Scaricatore Portuale Continuo (CSU) con una capacità nominale di Scarico di 800 Ton/h dalla fase preliminare sino alla disegnazione costruttiva.

La macchina è composta dalle seguenti parti:

  • Basamento con struttura a portale poggiante su n°4 carrelliere scorrevoli su rotaia lungo l’asse della banchina
  • Piano di accesso per operazioni di Controllo e Manutenzione sotto ralla
  • Sezione superiore girevole formata da boom orizzontale e verticale movimentati da cilindri oleo-dinamici
  • Trasportatotori a catena per ritiro materiale sfuso, serbatoio “buffer” per stoccaggio materiale in attesa del trasporto su nastro esistente di banchina

Per la progettazione strutturale sono stati utilizzate le piu’stringenti normative in materia compresi Eurocodice UNI EN 1993 ”Progettazione delle strututre in acciaio”, CNR-UNI 10011 le FEM 2 131/ 2 132 “Regole per la progettazione delle attrezzature mobili per la movimentazione di materiali sfusi”. In particolare la nostra missione ha sviluppato le seguenti attività:

  • Progettazione Strutturale Basica e di dettaglio tramite lo sviluppo di un modello agli elementi finiti dell’intera struttura in acciaio tramite elementi tipo “beams” considerando le varie orientazioni operative del braccio durante le fasi operative, e la creazione di modelli locali tipo “plates” per la verifica dello stato tensionale locale del supporto ralla, del perno antiuragano, e dei golfari di sollevamento

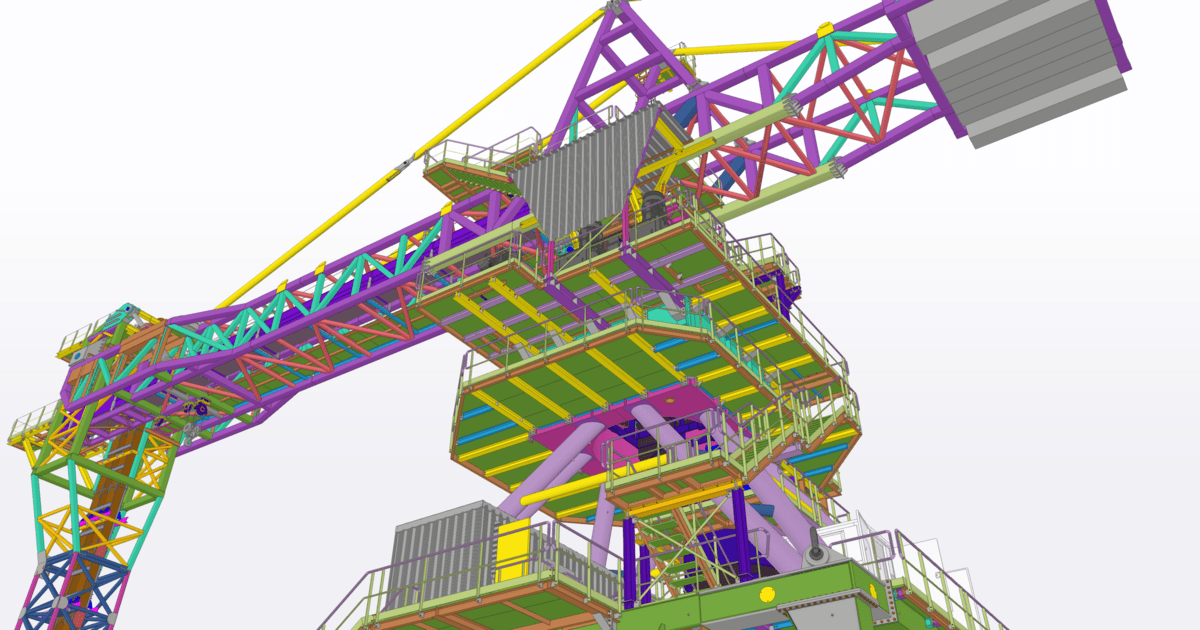

  • Progettazione geometrica 3D BIM con il software “Tekla Structures” considerando tutti gli equipaggiamenti: carrelliere, cabine elettriche e generatore motorizzazione, lira e avvolgicavo, elevatore a catena, nastro trasportatore orizzontale, contrappesi, argano, serrande e filtri, cilindri di sollevameto e rotazione boom, gruppo fresa
  • Piani di officina e di montaggio per la costruzione della carpenteria metallica
  • Relazione di calcolo inclusi controlli di stabilità e bilanciamento
